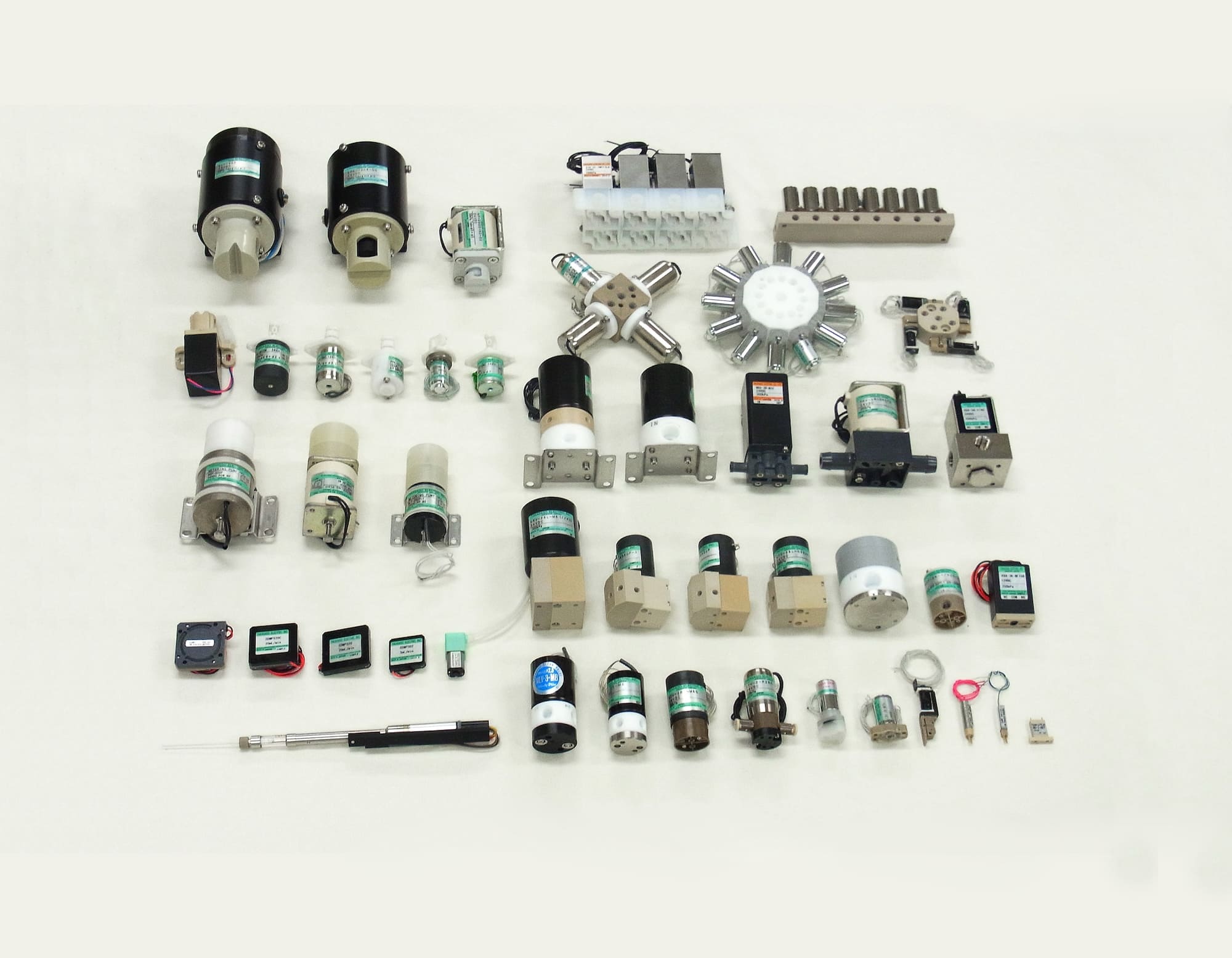

電磁弁・マイクロポンプ｜高砂電気工業

流体の種類と状態

液体か気体か、有機溶媒か水系か、粒子や析出物を含むか。同じ薬品名でも濃度と温度で使える材質が変わります。

必要流量

カタログ流量は規定条件での値です。実際の配管長、継手、チューブ内径を含めた状態で必要量が出るかを確認します。

入口圧力と出口圧力

正圧か負圧か、差圧はいくつか。負圧側で使う場合はシール構造の確認が要ります。

流体温度と周囲温度

高温流体を扱う場合は対応シリーズが限られます。コイル発熱が検体や試薬に及ぼす影響も併せて確認します。

接液部材質

弁体、ダイアフラム、ボディ、シール材でそれぞれ材質が異なります。継手とチューブまで含めて揃えます。

流路の切替方式

2方弁か3方弁か、通電時に開くか閉じるか、流量を連続で変えるか。比例制御が要る場合にもご対応致します。

ポンプの吐出方式

連続送液か、間欠送液か、1サイクルの定量吐出か。脈動の許容度によって方式が分かれます。

装置内の設置寸法と電源

取付ピッチ、配管接続方法、電源電圧、ドライバーの有無。基板実装するかどうかも先に決めておきます。

流体名だけでは材質が決まらない

耐薬品性は組成、濃度、温度、圧力、接触時間で変わります。同じ薬品名でも希釈率が違えば結論が変わるため、濃度と温度まで添えてご相談ください。

接液部材質の選び分け

PTFE、PEEK、PPS、FKM、FFKMで耐薬品性と機械強度の傾向が異なります。ボディだけでなく、ダイアフラム、シール材、継手、チューブまで通しで揃えます。

入口圧力、出口圧力、負圧

差圧が仕様範囲でも、負圧側で使うとシール条件が変わります。ポンプ吸引側に弁を置く構成では特に確認が要ります。

オリフィス径と必要流量

オリフィスを大きくすると流量は稼げますが、駆動力とデッドボリュームが増えます。配管全体の圧損と合わせて決めます。

NC、NO、3方弁の使い分け

停電時にどちらの状態で止まってほしいかで決まります。安全側がどちらかを装置仕様から先に確定させてください。

デッドボリュームと置換性

前の液が残ると次の測定値に乗ります。分析装置では流路の残留量と洗浄回数がそのまま処理能力に効きます。

コイル発熱の影響

通電を続けると弁体温度が上がります。試薬や検体が熱に弱い場合は、省電力タイプや保持電流を下げる駆動方法を検討します。

結晶化と析出物によるシール不良

濃厚な塩溶液や乾きやすい試薬では、停止中に析出してシール面に噛み込みます。洗浄シーケンスを含めて設計します。

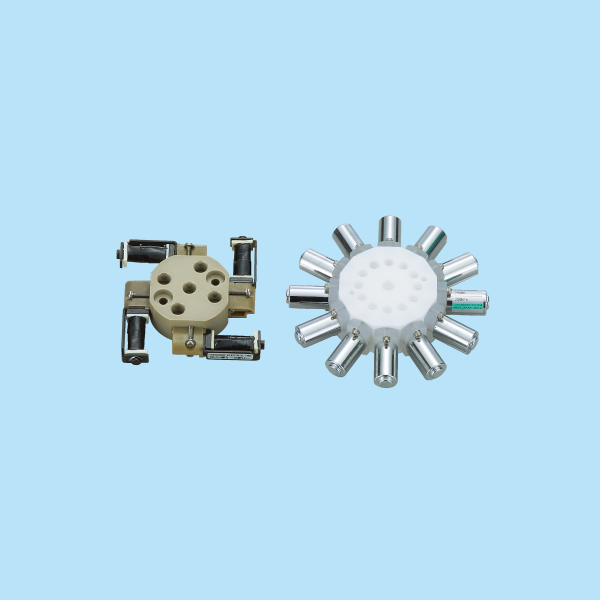

マニホールド化の可否

複数の弁を集約すると配管が短くなり、残留量と組立工数が減ります。流路レイアウトの段階でご相談いただくほど効果が出ます。

接液部全体で見る

弁だけ耐食にしても、継手やチューブが持たなければ流路は止まります。当社は継手とチューブも取り扱うため、通しで組み合わせを検討できます。

カタログ流量と実配管の流量は違う

カタログ値は規定条件での測定値です。チューブ内径、配管長、継手の数、ヘッド差を足した状態で必要量に届くかを確認します。

吐出圧力と吸引側の負荷

吐出側だけを見て選ぶと、吸い上げ高さやフィルタの抵抗で流量が落ちます。吸引側の条件も併せてお知らせください。

自吸、呼び水、気泡の排出

起動時に流路が空の状態から送れるかどうかで運用が変わります。気泡が残ると流量が安定しません。

脈動が測定精度に与える影響

検出部の直前にポンプを置くと、脈動がノイズとして乗ります。ダンパの追加か、脈動の小さい方式への変更で対応します。

粘度と表面張力

水で確認した流量は、粘度の高い試薬では再現しません。実流体での確認が要る場合はサンプル対応をご相談ください。

ドライバーと制御条件

ピエゾポンプは専用ドライバーが要ります。装置側の電源、制御信号、実装スペースを含めて構成を決めます。

気体と液体を交互に流す場合

APPシリーズは液体の連続送液に適した設計で、気体と液体を交互に流すと動作が不安定になる場合があるとメーカーが明記しています。空気を挟むシーケンスがある装置では、事前に方式から見直します。
高砂電気工業 APPシリーズ

停止時の逆流とサイフォン

ポンプを止めた後に落差で流れ続ける構成があります。液面高さの関係と、逆止弁や電磁弁での止水を合わせて設計します。
